氧化铝隔热耐火砖可直接接触火焰的工作层也可以用作隔热层，被广泛应用于陶瓷、耐火材料烧成窑、粉末冶金烧结炉、半导体元件烧成窑及有氢气和还原氛的窑炉等。
氧化铝空心球砖的制作方法是，通过将氧化铝原料加入倾倒式电炉内熔化成液体，然后把炉子倾倒一定得角度使溶液从浇料槽一相应的速度流出，使液流经与流股成60°-90°的扁形喷嘴，以压力为0.6-0.8MPa的高速气流吹散及成氧化铝空心球，在将氧化铝空心球、烧结氧化铝细粉与粘结剂按照一定比例配料、成型、干燥、烧成、制得氧化铝空心球砖。

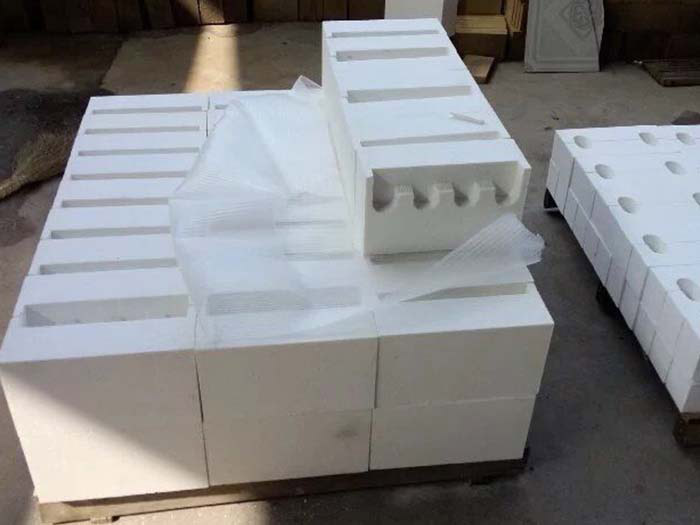

氧化铝空心球砖是以氧化铝空心球作为主要原材料，制成的隔热耐火制品。主要使用于1800°C以下的高温工业窑炉内衬和高温热工设备的保温设备隔热层等。
氧化铝空心球是一种新型的高温隔热材料，它是用工业氧化铝在电炉中熔炼吹制而成的，晶型为a-Al2O3微晶体。以氧化铝空心球为主体，可制成各种形状制品，使用温度1800℃，制品机械强度高，为一般轻质制品的数倍，而体积密度仅为刚玉制品的二分之一。在石化工业气化炉、炭黑工业反应炉、冶金工业感应电炉等高温、超高温窑炉上得到广泛应用，取得了十分满意的节能效果。
氧化铝空心球制品的理化指标：
| 项目 | 氧化铝空心球 | 氧化锆空心球 | Sialon结合Al2O3空心球砖 | |||
| LKZ-88 | LKZ-98 | ZKZ-98 | -- | |||
| 使用温度℃ | 1650 | 1800 | 2000～ 2200 | 1600 | ||
| Al2O3 ， % ≥ | 88 | 99 | - | 70 | ||
| ZrO2 ， % ≥ | - | - | 9.8 | - | ||
| SiO2 ， % ≤ | - | 0.2 | 0.2 | - | ||
| Fe2O3 ， % ≤ | 0.3 | 0.15 | 0.2 | N≥5 | ||
| 体积密度 ， g/cm3 | 1.30～1.45 | 1.40～1.65 | ≤ 3.0 | ≤ 1.5 | ||
| 常温耐压强度，MPa，≥ | 10 | 9 | 8 | 15 | ||
| 荷重软化温度，℃ | 1650 | 1700 | 1700 | 1700 | ||
| （0.2MPa，0.6%）≥ | ||||||
| 重烧线变化率 % | ±0.3 | ±0.3 | ±0.2 | - | ||
| 1600℃×3hrs | ||||||
| 热膨胀系数，×10-6 | ～8.0 | ～8.6 | - | 热震稳定性，次 | ||
| （室温，～1300℃） | （1100℃水冷）≥15 | |||||
| 到热系数，W/（m.K），≤ | 0.9 | 1 | 0.5 | 1.1 | ||
| （平均温度 800℃） | ||||||
| 应用 | 用作石化工业炭黑炉的隔热衬，陶瓷、耐火材料等高温窑炉的内衬。 | 用作石化工业炭黑炉的隔热衬，气化炉、造气炉的隔热衬及陶瓷、耐火材料等高温窑炉的内衬。 | 用于烧制硬质、超硬质合金真空中频超高温炉内衬、隔热层，也可用于其它2000～2200℃的超高温炉的内衬 | |||
